INSTALACIÓN Y CONFIGURACIÓN DE REDES DE COMUNICACIÓN

ELEMENTOS NECESARIOS PARA LA CONEXIÓN DE UNA RED DE COMPUTADORA

A continuación voy a explicar cómo montar una red cableado (Ethernet) e inalámbrico (WiFi)

ELEMENTOS PARA UNA RED ATRAVES DEL CABLEADO

Para ello necesitamos 3 cosas:

1- Cable de red (cuyos terminales sean RJ45)

2- Switch (Un switch es un componente de la red que permite conectar más de dos elementos.)

3- Tarjeta Ethernet en el Pc (si tu Pc es antiguo probablemente tendrás que hacerte con una, en todos los ordenadores recientes viene ya instalada)

ELEMENTOS PARA UNA RED WIFI O INALAMBRICA ENTRE DOS ORDENADORES

Es relativamente sencillo y para ello necesitamos una cosa:

1- Si tu portatil es más o menos reciente dispondrá de WiFi, de lo contrario tendrás que hacerte con un adaptador USB WiFi, ya que es la opción más económica para tener una conexión inalámbrica, ya sea en portátiles o en ordenadores de sobremesa

Si lo que queremos es conectar solamente dos ordenadores vía WiFi, con esto ya sería posible.

De lo contrario, si queremos conectar más de dos ordenadores nos harían falta otros elementos como un Punto de acceso (acces point), que es un elemento que nos permite conectar redes Ethernet con redes WiFi.

Y por último necesitamos un router WiFi

CONFIGURACIÓN (MUY RESUMIDA) DE WINDOWS PARA QUE FUNCIONE LA RED

1- Ir a conexiones de red y pulsar en propiedades

2- Una vez en propidades marcar “Compartir archivos e impresoras para redes Microsoft” y “Programador de paquetes Qos(

Calidad de servicio)”

3- Hecho esto pasamos a configurar el apartado Protocolo (TCP/IP).

Una vez configuradas esas tres cosas debería de funcionarnos.

concepto DE red de computadoras

Una red de computadoras (también llamada red de ordenadores, red de comunicaciones de datos, red informática) es un conjunto de equipos informáticos y software conectados entre sí por medio de dispositivos físicos que envían y reciben impulsos eléctricos, ondas electromagnéticas o cualquier otro medio para el transporte de datos, con la finalidad de compartir información, recursos y ofrecer servicios.

Como en todo proceso de comunicación, se requiere de un emisor, un mensaje, un medio y un receptor. La finalidad principal para la creación de una red de ordenadores es compartir los recursos y la información en la distancia, asegurar la confiabilidad y la disponibilidad de la información, aumentar la velocidad de transmisión de los datos y reducir el costo. Un ejemplo es Internet, el cual es una gran red de millones de ordenadores ubicados en distintos puntos del planeta interconectados básicamente para compartir información y recursos.

La estructura y el modo de funcionamiento de las redes informáticas actuales están definidos en varios estándares, siendo el más importante y extendido de todos ellos el modelo TCP/IP basado en el modelo de referencia OSI. Este último, estructura cada red en siete capas con funciones concretas pero relacionadas entre sí; en TCP/IP se reducen a cuatro capas. Existen multitud de protocolos repartidos por cada capa, los cuales también están regidos por sus respectivos estándares.



CONCEPTO DE TOPOLOGÍAS

La topología hace referencia a la forma de un red.La topología muestra cómo los diferentes nodos están conectados entre sí, y la forma de cómo se comunican está determinada por la topología de la red. Las topologías pueden ser físicas o lógicas.

COMPONENTES DE UNA RED.

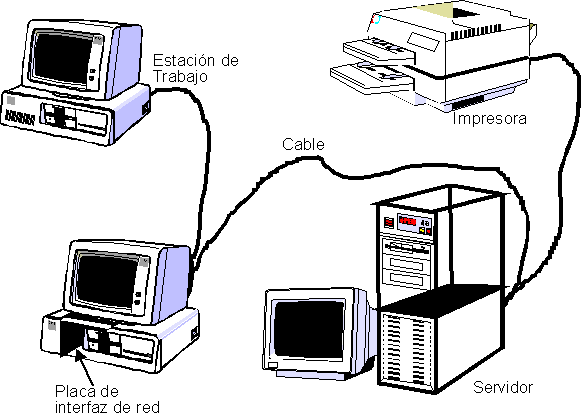

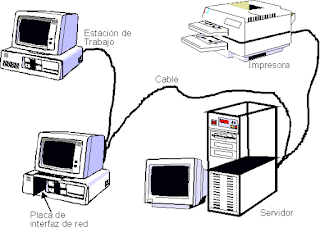

Una red de computadoras esta conectada tanto por hardware como por software. El hardware incluye tanto las tarjetas de interfaz de red como los cables que las unen, y el software incluye los controladores (programas que se utilizan para gestionar los dispositivos y el sistema operativo de red que gestiona la red. A continuación se listan los componentes, tal y como se muestran en la figura

1. -         Servidor
2. -         Estaciones de trabajo.
3. -         Placas de interfaz de red (NIC).
4. -         Recursos periféricos y compartidos.

Componentes de una red.

Servidor : este ejecuta el sistema operativo de red y ofrece los servicios de red a las estaciones de trabajo.

Estaciones de Trabajo : Cuando una computadora se conecta a una red, la primera se convierte en un nodo de la ultima y se puede tratar como una estación de trabajo o cliente. Las estaciones de trabajos pueden ser computadoras personales con el DOS, Macintosh, Unix, OS/2 o estaciones de trabajos sin discos.

Tarjetas o Placas de Interfaz de Red : Toda computadora que se conecta a una red necesita de una tarjeta de interfaz de red que soporte un esquema de red especifico, como Ethernet, ArcNet o Token Ring. El cable de red se conectara a la parte trasera de la tarjeta.

Sistema de Cableado : El sistema re la red esta constituido por el cable utilizado para conectar entre si el servidor y las estaciones de trabajo.

Recursos y periféricos Compartidos : Entre los recursos compartidos se incluyen los dispositivos de almacenamiento ligados al servidor, las unidades de discos ópticos, las impresoras, los trazadores y el resto de equipos que puedan ser utilizados por cualquiera en la red.

REALIZACION DE LA CONEXION EN UNA RED.

Para realizar la conexión con una red son necesarias las tarjetas de interfaz de red y el cable (a menos que se utilice un sistema de comunicación sin cable). Existen distintos tipos de tarjetas de interfaz y de esquemas de cableados.

TARJETA DE INFERTAZ DE RED (NIC)

Hay tarjetas de interfaz de red disponibles de diversos fabricantes. Se pueden elegir entre distintos tipos, según se desee configurar o cablear la red. Los tipos mas usuales son ArcNet, Ethernet FO y Token Ring. Las diferencias entre estos distintos tipos de red se encuentran en el método y velocidad de comunicación, así como el precio. En los primeros tiempos de la informática en red (hace unos dos o tres años) el cableado estaba mas estandarizado que ahora. ArcNet y Ethernet usaban cable coaxial y Token Ring usaba par trenzado. Actualmente se pueden adquirir tarjetas de interfaz de red que admitan diversos medios, lo que hace mucho mas fácil la planificación y configuración de las redes. En la actualidad las decisiones se toman en función del costo , distancia del cableado y topología.

CABLEADO.

El cable coaxial fue uno de los primeros que se usaron, pero el par trenzado ha ido ganando popularidad. El cable de fibra óptica se utiliza cuando es importante la velocidad, si bien los avances producidos en el diseño de las tarjetas de interfaz de red permiten velocidades de transmisión sobre cable coaxial o par trenzado por encima de lo normal. Actualmente el cable de fibra óptica sigue siendo la mejor elección cuando se necesita una alta velocidad de transferencia de datos.

Routers y bridges

Los servicios en la mayoría de las LAN son muy potentes. La mayoría de las organizaciones no desean encontrarse con núcleos aislados de utilidades informáticas. Por lo general prefieren difundir dichos servicios por una zona más amplia, de manera que los grupos puedan trabajar independientemente de su ubicación. Los Routers y los bridges son equipos especiales que permiten conectar dos o más LAN. El bridge es el equipo más elemental y sólo permite conectar varias LAN de un mismo tipo. El router es un elemento más inteligente y posibilita la interconexión de diferentes tipos de redes de ordenadores.

Las grandes empresas disponen de redes corporativas de datos basadas en una serie de redes LAN y Routers. Desde el punto de vista del usuario, este enfoque proporciona una red físicamente heterogénea con aspecto de un recurso homogéneo.

ROUTERS.

Son críticos para las redes de gran alcance que utilizan enlace de comunicación remotas. Mantienen el trafico fluyendo eficientemente sobre caminos predefinidos en una interconexión de redes compleja.

BRIDGES.

Un bridge añade un nivel de inteligencia a una conexión entre redes. Conecta dos segmentos de red iguales o distintos. Podemos ver un bridge como un clasificador de correo que mira las direcciones de los paquetes y los coloca en la red adecuada. Se puede crear un bridge en un servidor NetWare instalando dos o mas tarjetas de interfaz de red. Cada segmento de red puede ser un tipo distinto (Ethernet, Token Ring, ArcNet). Las funciones de bridge y Routers incorporadas en el NetWare distribuyen en trafico de una red entre los segmento de LAN.

Se puede crear un bridge para dividir una red amplia en dos o mas redes mas pequeñas. Esto mejora el rendimiento al reducir el trafico, ya que los paquetes para estaciones concretas no tienen que viajar por todas la red. Los bridge también se usan para conectar distintos tipos de redes, como Ethernet y Token Ring . Los bridge trabajan en el nivel de enlace de datos. Cualquier dispositivo que se adapte a las especificaciones del nivel de control de acceso al medio (MAC, media Access Control) puede conectarse con otros dispositivos del nivel MAC. Recordemos que el nivel MAC es subnivel del nivel del enlace de datos.

REPETIDORES.

A medida que las señales eléctricas se transmiten por un cable, tienden a degenerar proporcionalmente a la longitud del cable. Este fenómeno se conoce como atenuación. Un repetidor es un dispositivo sencillo que se instala para amplificar las señales del cable, de forma que se pueda extender la longitud de la red. El repetidor normalmente no modifica la señal, excepto en que la amplifica para poder retransmitirla por el segmento de cable extendido. Algunos repetidores también filtran el ruido.

Un repetidor básicamente es un dispositivo "no inteligente" con las siguientes características: - Un repetidor regenera las señales de la red para que lleguen mas lejos.

- Se utilizan sobre todo en los sistemas de cableado lineales como Ethernet.

- Los repetidores funcionan sobre el nivel mas bajo de la jerarquía de protocolos.

- Se utilizan normalmente dentro de un mismo edificio.

- Los segmentos conectados a un repetidor forman parte de la misma red. Los repetidores funcionan normalmente a la misma velocidad de transmisión que las redes que conectan.

ENLACE PRINCIPAL (Backbone).

Un cable principal (Backbone) es un cable que conecta entre si dos o mas segmento de una red local y ofrece un enlace de datos de alta velocidad entre ellos. Mientras que un puente se establece instalando dos o mas tarjetas de red en un servidor, la interconexion de redes se realizan conectando varios servidores o segmentos de red local, generalmente con un enlace backbone.

Los enlaces backbone son generalmente medios de alta velocidad, como es el caso de la fibra optica.  Cada servidor al backbone, y ofrece conexion a los restantes segmentos de red conectados al backbone. Las otras tarjetas del servidor estan conectadas a segmentos locales.
